产品介绍：

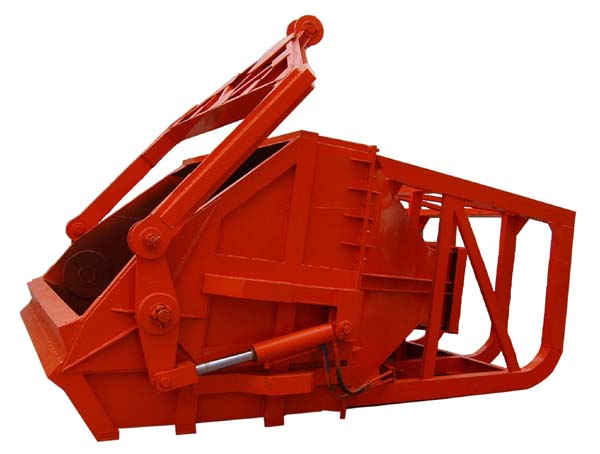

一、YW系列液压自能卧式混凝土吊罐

YW系列液压自能卧式混凝土吊罐是我公司在国外经验基础上，研制的新型混凝土专用浇筑设备。该设备性能优良、安全可靠，并具用结构简单、操作灵活、维维修方便、吊运稳定、运输方便等特点，适用于大、中型水利水电工程的混凝土浇筑。

卧罐主要由罐体、吊臂、双颚式料斗门开启机构、蓄能转换摇臂、液压系统五大部分组成。卧罐工作时，不需要外接能源，依靠起重机吊起卧罐时罐体及物料的重力产生液压能实现料斗门开启。基本参数如下表

项目

YW3

YW6

YW9

整

体

参

数

公称容积（m3）

3.20

6.40

9.00

空载重量（kg）

3250

4630

6980

进料口宽度（m）

2.98

3.20

3.80

进料口高度（m）

0.65

0.75

0.80

卸料口尺寸（m）

0.60*0.60

0.65*0.70

0.90*0.90

外形尺寸长＊宽＊高（m）

整体尺寸

3.96*3.62*1.56

5.00*3.91*2.12

5.37*4.46*2.30

运输

尺寸

上体

3.52*1.90*1.62

3.91*2.25*2.07

3.94*2.31*2.17

下体

3.20*2.08*1.50

3.33*2.75*2.12

3.00*3.94*2.17

液

压

系

统

参

数

工作压力（MPa）　

6.00

10.50

11.70

试验压力（MPa）　

8.00

14.00

26.00

油箱容积（L）　

25

25

50

油缸伸出速度（m/s）　

0.10

0.08

0.10

油缸缩回速度（m/s）　

0.15

0.01

0.15

空载压力（MPa）　

2

2

2

一次蓄能 开门次数

全开启

3

2

4

局部开启

多次

多次

多次

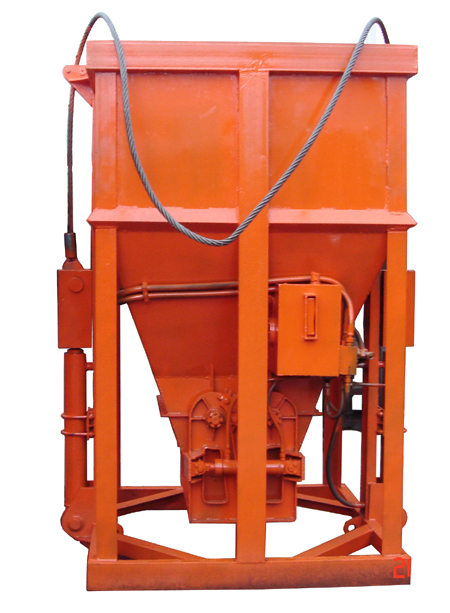

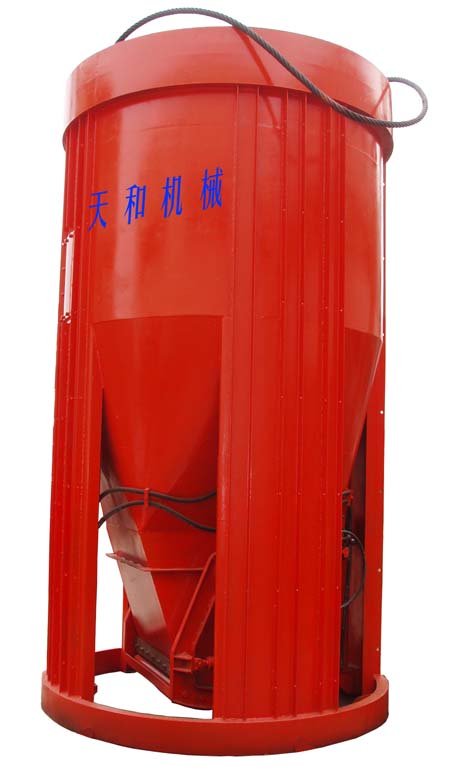

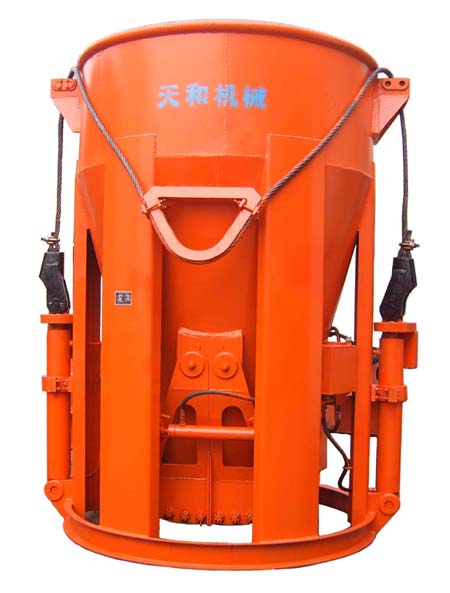

二、YL系列液压自能立式混凝土吊罐

YL系列液压自能立式混凝土吊罐原理与卧罐相同，加料方式与卧罐不同，适合于在拌和楼下方立式加料，用汽车直接运至起重机吊运平台。特别适用于缆机使用。立罐基本参数如下表

项目

YL3

YL6

YL9

整

体

参

数

公称容积（m2）

3

6

9

最大容积（m2）

3.2

6.4

9.95

空载重量（Kg）

3190

4952

6850

进料口宽度（m）

1.5×1.5

Φ2.1

Φ2.53

进料口高度（m）

2.7

2.9

3.8

卸料口宽度（m）

0.43×0.61

0.7×0.9

0.9×1.0

外形尺寸（长×宽×高）

1.972×2.7

Φ2.4×2.9

Φ3.05×3.8

液压系统参数

工作压力（MPa）

10.5

10.5

11

试验压力（MPa）

14

14

14

油箱储油量（l）

20

25

150

工作油缸伸出速度（m/s）

0.1

0.1

0.1

工作油缸回缩速度（m/s）

0.15

0.15

0.15

空载压力（MPa）

2.0

2.0

2.3

一次储能开门次数

全开启

3

4

4

局部开启

多次

多次

多次

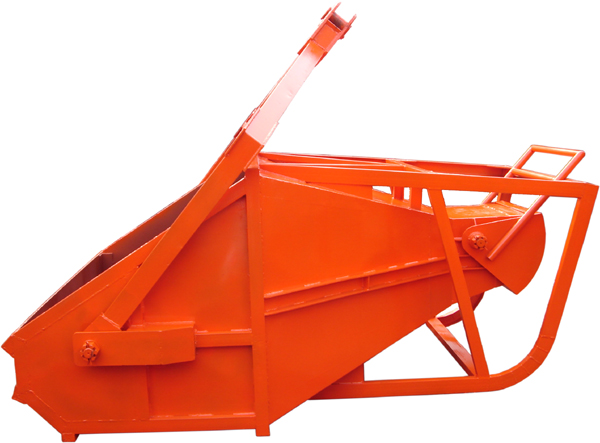

三、SW系列手动开门卧式混凝土吊罐

SW系列手动开门卧式混凝土吊罐结构外形与卧罐类同，仅适用于小方量，多次开门放料的边角位置混凝土入仓。

项目

SW1.0

SW1.5

SW2.0

SW3

整

体

参

数

公称容积（m2）

..

1.5

3

最大容积（m2）

..

2

3.4

空载重量（Kg）

..

1370

2800

进料口宽度（m）

..

2.27

3.0

进料口高度（m）

..

0.6

0.6

卸料口宽度（m）

..

0.6×0.41

0.68×0.4

外形尺寸（m）

（长×宽×高）

..

3.5×2.6

×1.5

3.8×3.6

×1.5
