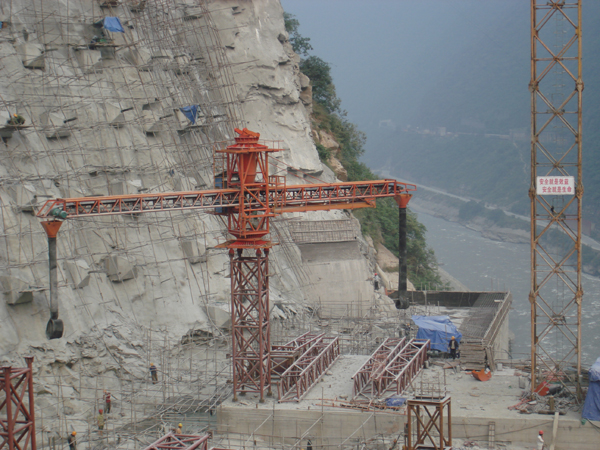

SHB2型最大布料半径为20m梭式布料机

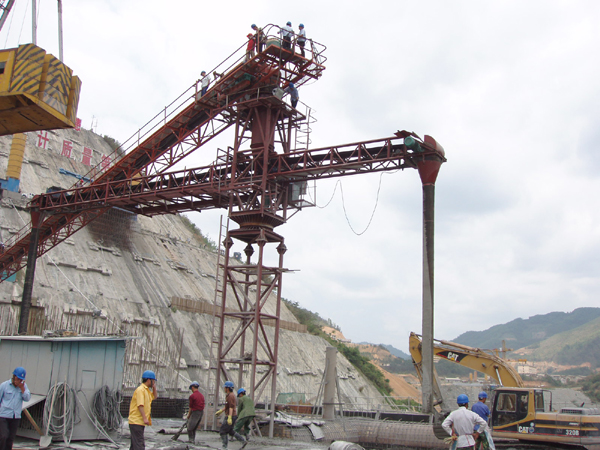

SHB2型梭式布料机瀑布沟工地安装现场

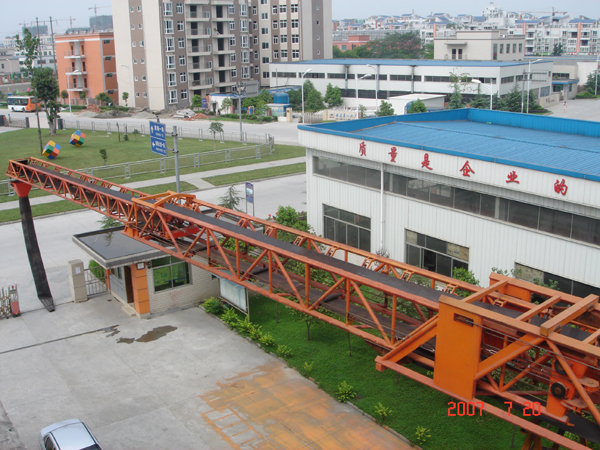

R982HD履带式伸缩布料机

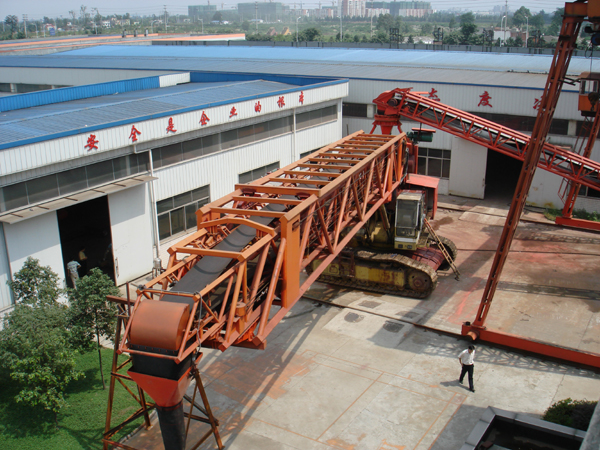

R982HD履带式伸缩布料机厂内调试

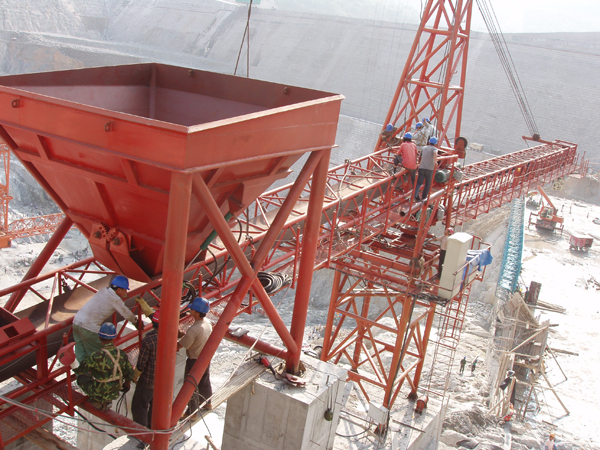

伸缩布料机现场安装

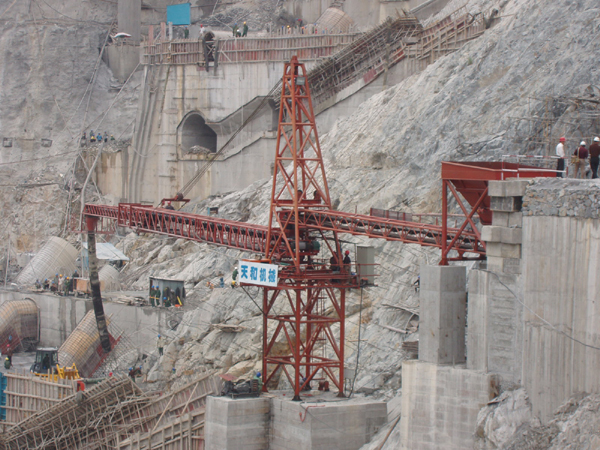

伸缩回转布料机在龙滩工程中应用

产品介绍：

一、SHB型混凝土仓面悬臂双向皮带布料机

SHB型悬臂双向布料皮带机是为满足水电施工混凝土浇筑盲区而开发设计的专用混凝土布料设备，可以满足半径20、30m、高12、6m区域的混凝土连续浇筑布料要求。立柱埋入混凝土后，可加高立柱继续使用。本设备可以伸缩回转, 回转采用电机驱动。

布料机结构主要由固定桁架、伸缩桁架、回转支撑、格构立柱、受料斗、导料槽、混凝土刮刀、象鼻溜管、空段清扫器、回转盘及配重组成。

布料机的驱动单元包括：可正反转电动滚筒、桁架伸缩驱动液压马达、回转驱动减速电机、液压系统、电控箱。

可用3 m³混凝土吊罐加料，加料时用液压油缸将料斗门关闭，吊罐加料完毕后再给布料机加料；亦可用入料皮带机直接加料。SHB型布料机主要性能参数：

1、SHB30型

悬臂布料范围:   max30m~min4.5m　

瞬时生产率 150m³/h　     额定生产率 100m³/h　

带宽  650mm　　         带速  约2.5m/s,

回转  359º，             伸缩  20m,

设备总体尺寸(长x宽x高)：37.22x2.0x13.49　m　

埋柱高度:6.2　m　

2、SHB20型

悬臂布料范围:   max20m~min2.5m　

瞬时生产率 150m³/h　     额定生产率 100m³/h　

带宽  650mm　　         带速  约2.5m/s,

回转  359º，             伸缩  12.5m,

设备总体尺寸(长x宽x高)：22.5x2.0x18.4　m　

埋柱高度:12　m　

二、用R982HD型履带式液压挖掘机改制布料机

将R982HD型履带式液压挖掘机拆解成履带台车架、平台、机身、大臂小臂料斗总成、驾使室、梯子、附件和配重。对平台改造，在其上设计布料机皮带机铰座、变幅油缸铰座、及配重机构。去掉大臂小臂料斗总成，重新设计布料皮带机。驾使室、梯子不改变位置，便于驾驶员操作履带式布料运行。去掉原配重约11.2吨，重新设计移动配重20吨，与回转中心距离6.2～8.2米。在布料机皮带机上设回转式加料斗，布料皮带机驱动装置。主要技术性能参数

    生产率                     120～150 m³/h

    布料范围                   360°回转布料

                               Rmax=41.75 米

                               Rmin=20.1 米

    变幅范围（仰俯角）         +20°～-5°

    回转速度                   0.2～0.5 转/min

    伸缩速度                   0.1～0.2 m/s

    胶带宽度                   650 mm

    胶带速度                   3.0 m/s

    整机重量                   约104.7 t

行走爬坡角度               仰角20°  俯角8°

本设备采用外接电源，驱动独立一套液压系统，皮带机、桁架伸缩装置、布料机变幅、回转小齿轮油马达由新液压系统供油。而行走马达由原液压系统供油。这样实现了布料机在工作准备阶段，如仓内行走用原柴油机动力；工作阶段用外接电源，如皮带送料、桁架伸缩、机身回转、布料机变幅，将其动作合理组合，可实现仓内布料。外接电源功率约110kW，如仅需皮带机送料电源功率约67kW，较节约能源。

对小臂油缸、铲斗油缸、大臂油缸、及回转马达回路进行改造，行走回路不变，保留在不需要布料机时可恢复挖掘机的功能。

为了适应用混凝土自卸罐车给履带式布料机加料的需要，本机配置了一台入料皮带机，它由减速电机驱动，减速器内设逆止器，防止因突然停电入料皮带机上满载物料时皮带倒转，物料撒落。皮带机动力装置安装在皮带机头部，置于布料机回转料斗上方，由布料机电气系统控制，其装设有行走轮，可由布料机拖动行走。
